VSGraphExecutor.h File Reference

Exécuteur de graphes ATS Visual Scripting (flowchart). More...

#include <cstdint>
#include <string>
#include "TaskGraphTemplate.h"
#include "TaskGraphTypes.h"
#include "../ECS/Components/TaskRunnerComponent.h"
#include "AtomicTaskContext.h"
#include "LocalBlackboard.h"
#include "ConditionEvaluator.h"
#include "../Runtime/ConditionPresetEvaluator.h"
#include "../Runtime/RuntimeEnvironment.h"
#include "../Editor/ConditionPreset/ConditionPresetRegistry.h"

Include dependency graph for VSGraphExecutor.h:

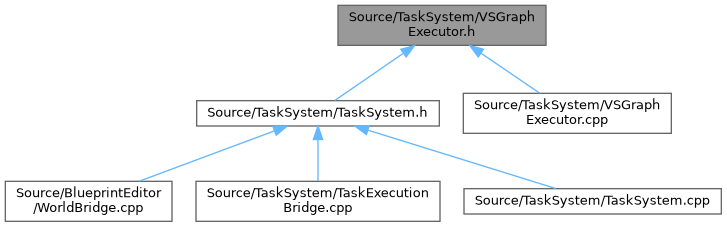

This graph shows which files directly or indirectly include this file:

Go to the source code of this file.

Classes
struct	Olympe::SubGraphCallStack
	Tracks the SubGraph call chain to detect cycles and enforce depth limits. More...
class	Olympe::VSGraphExecutor
	Exécute un graphe ATS Visual Scripting pour une entité sur un frame. More...

Namespaces
namespace	Olympe
	< Provides AssetID and INVALID_ASSET_ID

Detailed Description

Exécuteur de graphes ATS Visual Scripting (flowchart).

Author

Olympe Engine

Date

2026-03-08

VSGraphExecutor implémente la logique d'exécution "par frame" d'un graphe de type VisualScript (schema v4). Il est appelé par TaskSystem::Process() pour chaque entité dont le TaskGraphTemplate a GraphType == "VisualScript".

Modèle d'exécution :

• Chaque frame, l'exécution repart depuis le node actif (CurrentNodeID).
• Pour EntryPoint : avance immédiatement vers le premier successeur exec.
• Pour Branch : évalue la condition via Phase 24 presets, Phase 23 conditions, ou data pins.
• Pour VSSequence : exécute les ChildrenIDs dans l'ordre (SequenceChildIndex).
• Pour AtomicTask : délègue à IAtomicTask::ExecuteWithContext(), gère Running.
• Pour Delay : accumule StateTimer, émet Completed quand >= DelaySeconds.
• Pour DoOnce : vérifie DoOnceFlags[nodeID], bloque si déjà exécuté.
• Pour GetBBValue / SetBBValue : lit/écrit dans LocalBlackboard via BBKey (scope:key).
• Pour SubGraph : charge et délègue à un VSGraphExecutor récursif (depth-limited).
• Pour While : évalue condition, suit Loop ou Completed.
• Pour Switch : évalue valeur BB, route vers le case correspondant.
• Pour MathOp : calcule résultat via DataPinCache, stocke dans output pin.

Résolution des Data Pins (Phase 24.1 - Stack-based recursive evaluation): Avant d'exécuter un node, VSGraphExecutor résout toutes ses DataConnections entrantes en utilisant DataPinEvaluator::EvaluateNodeInputPins().

Ce système utilise une évaluation récursive en profondeur d'abord pour évaluer les réseaux de data pins "data pure" (Variable, MathOp, GetBBValue). Les dépendances sont résolues automatiquement avec détection de cycles et limite de profondeur pour éviter les débordements de pile.

Exemple: SetBBValue.In("Value") ← MathOp.Out("Result") ← Variable.Out("mHealth") + Variable.Out("mFoodPortion") L'exécution se fera: évaluer MathOp -> évaluer ses deux Variables -> calculer résultat -> SetBBValue

Phase 24 - Condition Preset Integration (2026-03-17):

• HandleBranch evaluates node->conditionRefs with ConditionPresetEvaluator
• Supports AND/OR operators with short-circuit evaluation
• Falls back to Phase 23-B.4 conditions if no presets are defined
• Falls back to data pin evaluation as final fallback
• Fully backward compatible with existing task graphs

C++14 compliant.

Definition in file VSGraphExecutor.h.
